Ydeevnen og sikkerheden af ​​PTC-nåle er forankret i alle produktionsstadier fra råmaterialer til færdige produkter. Som klasse III højrisikomedicinsk udstyr, der direkte punkterer leveren og kan forblive inde i længere perioder, integrerer deres fremstilling præcisionsbearbejdning, materialevidenskab, overfladeteknik og streng kvalitetskontrol-sætter et benchmark inden for fremstilling af medicinsk udstyr. En komplet PTC-nål består typisk af en punkturnål, en stilet og et nav med en kompleks, men sofistikeret fremstillingsproces.

I. Råvarevalg og forbehandling

Fremstilling begynder med streng materialescreening. Nålehuset er generelt lavet af austenitisk rustfrit stål af medicinsk-kvalitet, såsom 316L eller 304, som skal overholde ASTM A269 eller relevante medicinske standarder.

316L rustfrit stål: Det foretrukne valg til high--PTC-nåle på grund af dets fremragende korrosionsbestandighed (højt indhold af molybdæn) og biokompatibilitet, især velegnet til scenarier, der involverer kontakt med infektiøs galde eller langvarig- ophold.

Krav til materialeydelse: Ud over at opfylde standarder for kemisk sammensætning (f.eks. lavt kulstofindhold for at forhindre intergranulær korrosion), er der strenge krav til mekaniske egenskaber (trækstyrke, flydespænding, forlængelse), mikrostruktur (kornstørrelse, ikke-metalliske indeslutninger) og dimensionsnøjagtighed (ydre diameter, indvendig diameter og vægtykkelsestolerancer, ofte ±0,01 mm). Råmaterialer gennemgår flere inspektioner ved indrejse, herunder spektralanalyse, mekanisk testning og metallografisk undersøgelse.

II. Præcisionsfremstillingsproces for kernekomponenter

1. Fremstilling af nålerør

Skæring og formning: Rustfri stålrør skæres til i specificerede længder (almindeligvis 15cm, 20cm osv.). Snitfladen skal være flad med god vinkelrethed for at lægge fundamentet til efterfølgende bearbejdning.

Forming af nålespids: Det centrale tekniske trin. En specifik nålespidsgeometri fremstilles via præcisionsslibning (f.eks. 5-aksede CNC-slibere).

Chiba Tip: Et klassisk slankt skrådesign, skarpt og minimalt traumatisk, ideelt til at punktere blødt væv.

Trocar tip: Trekantet eller dobbelt-affaset med skærende kanter, der giver stærkere punkteringskraft til at trænge ind i hårdere væv. Symmetrien, skarpheden (punkturkraften), styrken og stivheden af ​​nålespidsen skal opnå en perfekt balance. Efter slibning udføres høj-forstørrelsesmikroskopi for at sikre, at der ikke er grater eller rullede kanter.

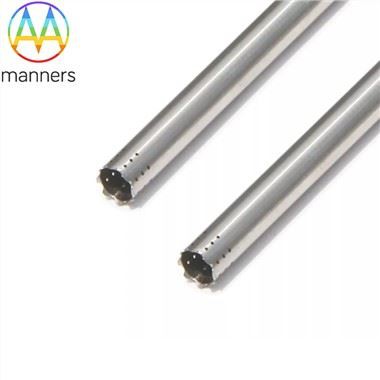

Side hul bearbejdning: Til drænnåle er der fremstillet et eller flere sidehuller nær nålespidsen. Laserboring bruges typisk til høj præcision med glatte, slagge-fri kanter for at undgå vævsridsning eller drænobstruktion. Størrelsen, formen og placeringen af ​​hullerne er optimeret via væskedynamiksimuleringer for at sikre uhindret dræning og minimal tilstopning.

Efterbehandling af indre hulrum: Processer som tegning og honing sikrer et glat indre hulrum (lav Ra-ruhedsværdi) og ensartet diameter, hvilket reducerer injektionsmodstanden og forhindrer trombedannelse eller celleadhæsion.

Fremstilling af røntgenfast markør: Røntgenfaste markører (f.eks. bariumstriber, platin-iridiumringe) skabes i bestemte afstande fra nålespidsen via lasergravering, elektrokemisk ætsning eller indlæg. Markørerne skal være klare, holdbare og præcist placerede-kritisk for intraprocedural nålespidslokalisering under røntgen.-.

2. Stiletfremstilling

Stiletten fylder nålens lumen og giver yderligere stivhed under punktering og udglatter den indvendige kant af nålespidsen for at lette vævsgennemtrængning uden at bære vævsfragmenter.

Typisk lavet af et materiale, der er lidt blødere end nålerøret (f.eks. 304 rustfrit stål), med en diameter, der præcist matcher nålens indvendige diameter.

Stiletspidsen er finslebet til en kegle, der matcher konturen af ​​nålespidsens indre hulrum for at sikre en tæt pasform.

Den distale ende er udstyret med et håndtag for let greb og tilbagetrækning.

3. Hub og samling

Hubs er almindeligvis sprøjtestøbt- af polymerer af medicinsk-kvalitet (f.eks. polycarbonat, ABS), som kræver fremragende mekanisk styrke, kemisk stabilitet og biokompatibilitet.

Tilslutningsproces: Samlingen mellem nåleslangen og navet er kritisk. High-produkter bruger lasersvejsning til at danne en stærk, glat, død-plads-fri forbindelse, hvilket eliminerer lækage og bakterievækst. Træk- og lækagetest udføres efter-svejsning.

Navet integrerer et Luer-stik, som skal overholde ISO-standarder for at sikre tætte, lækagefrie forbindelser med sprøjter, forlængerrør osv.

III. Overfladebehandling og funktionelle belægninger

Et centralt trin, der forbedrer PTC-nålens ydeevne og sikkerhed.

Elektropolering: Elektrokemisk polering af metalkomponenter fjerner mikroskopiske overfladefremspring og forurenende stoffer, hvilket giver en spejl-glat overflade. Dette reducerer punkteringsmodstanden markant, minimerer vævsskader og patientsmerter; samtidig danner den en ensartet passiv film for at øge korrosionsbestandigheden.

Hydrofil belægning: En hydrofil polymer (f.eks. polyvinylpyrrolidon, PVP) påføres på den ydre nåleoverflade. Belægningen bliver ekstremt smørende ved kontakt med vand (eller vævsvæske), hvilket yderligere reducerer punkteringsmodstanden med 30 %-50 % for "ultra-glat" punktering - især gavnlig til at krydse den hårde leverkapsel og parenkym.

Heparin belægning: For drænnåle, der kræver kortvarig-ophold, kan heparinmolekyler bindes kovalent til overfladen. Denne belægning giver dobbelte antikoagulerende og anti-bakterielle-adhæsionsegenskaber, hvilket reducerer risikoen for kateter--relateret trombose og infektion.

IV. Omfattende, stringent kvalitetskontrolsystem

Kvalitetskontrol spænder over alle stadier fra indgående materialer til forsendelse-livlinet af PTC-nåles sikkerhed og effektivitet.

Indgående kvalitetskontrol (IQC): Omfattende kemisk, fysisk og biokompatibilitet (f.eks. ekstraherbare) test for hver batch af råmaterialer.

I-Process Quality Control (IPQC):

Dimensionel inspektion: Høj-optiske måleinstrumenter, lasermikrometre, konturmålere osv. bruges til 100 % eller høj-sampling af nålespidsgeometrivinkler, indre/ydre diametre, vægtykkelse, længde, sidehulspositioner osv.

Præstationstest:

Punkturkrafttest: Simulerede vævsmaterialer (f.eks. gelatine, silikone) måler den maksimale kraft, der kræves for at punktere en specificeret dybde, og sikrer, at skarpheden opfylder standarderne.

Stivhedstest: Måler nåleslangens afbøjning under et specificeret spænd for at sikre tilstrækkelig støtte uden overdreven stivhed.

Flowhastighedstest: For drænnåle måler væskeflux under specificeret tryk.

Forbindelsessikkerhedstest: Måler bindingsstyrken mellem nåleslangen og navet for at forhindre løsrivelse.

Radiopacity test: Verificerer klarheden og positionsnøjagtigheden af ​​røntgenfaste markører under røntgen.-.

Endelig inspektion og sterilisering af færdigt produkt:

100% inspektion: Inkluderer typisk udseende (defekt-fri, kontaminering-fri), funktionalitet (glat stiletindsættelse/-udtagning) og kontrol af emballageintegritet.

Sterilitetssikring: PTC-nåle er sterile produkter, normalt steriliseret via ethylenoxid (EO). Steriliseringsprocessen skal valideres nøje, og resterende EO og dets biprodukter testes for at sikre overholdelse af sikkerhedsstandarder.

Validering af emballage: Emballagen skal bevare produktets sterilitet indtil brug og modstå transport og opbevaring. Accelereret aldring, transportsimulering og andre tests udføres.

Kvalitetssystem certificering: Førende producenter etablerer og certificerer kvalitetssystemer i overensstemmelse med ISO 13485 kvalitetsstyringssystemstandarden for medicinsk udstyr. Markedsføringsgodkendelse kræver lovmæssig godkendelse i mållandet/regionen, såsom US FDA 510(k) eller PMA, Kinas NMPA-registrering, EU CE-mærkning osv.

Fremstillingen af ​​PTC-nåle er kunsten at omdanne koldt metal og plastik til-livsbesparende instrumenter. Bag enhver PTC-nål af høj-kvalitet ligger en dyb forståelse af materialevidenskab, en kompromisløs stræben efter præcisionsteknik og en urokkelig forpligtelse til kvalitet og sikkerhed. Det er dette håndværk, skjult i nålespidsen, der hjælper klinikere med at udføre præcise, sikre liv-reddende indgreb igen og igen.
