En høj-blødt vævsbiopsinål-omdannet fra en enkelt længde af medicinsk-rustfrit stålrør til et sterilt-klar-diagnoseværktøj-kommer frem fra en moderne industriel arbejdsgang, der integrerer ultra-præcisionsteknik, overfladekvalitetsbearbejdning og styring af overfladekvalitetsmaterialer. Perfektion, der forfølges på mikron- og endda submikronniveauer, er grundlæggende for at sikre denspunkteringsnøjagtighed, pålidelig prøvetagning og sikker brug. For producenter er certificeringer til ISO 13485 kvalitetsstyringssystem for medicinsk udstyr og ISO 9001 kvalitetsstyringssystem blot adgangskort til industrien; At indlejre præcisionsfremstilling og streng kvalitetskontrol i enhver produktionsproces er kernen i at opnå klinisk tillid.

Fase 1: Præcisionsrørformning – Grundlaget for mikronøjagtighed

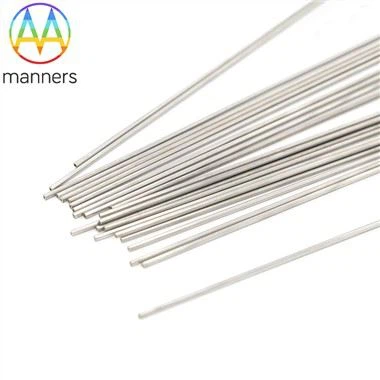

Produktionen begynder med rør af rustfrit stål eller titanlegering af medicinsk-kvalitet, der er i overensstemmelse med ASTM A967 eller tilsvarende standarder. I enKlasse 10.000 konstant-temperatur/fugtighed renrum, multi-akse CNC-præcisionsværktøjsmaskiner udfører den første kritiske proces:fast-skæring og endeformning.

Rør skæres til mållængder præcis til±0,05 mm(f.eks. almindelige længder på 100 mm, 150 mm, 200 mm). Næste,præcision kold kurs eller CNC drejningformer den ene ende af røret til enLuer Lock navtil tilslutning til en biopsipistol eller et håndtag, hvilket sikrer en sikker, -lækagesikker pasform. Dimensionsnøjagtighed på dette trin understøtter alle efterfølgende processer.

Fase 2: Nålespidsslibning – Nanometer-Kunstnerskab på niveau, der giver "sjæl"

Nålespidsen er "sjælen" af biopsinålen; dens geometriske præcision og skarphed bestemmer direkte punkteringsydelsen. Slibning udføres påCNC slibemaskinerbruger ultra-hårdtdiamant- eller kubisk bornitrid (CBN) hjulved høje rotationshastigheder og fremføringspræcision på mikron-niveau.

Geometrisk formgivning: Enkelt-bevel, dobbelt-bevel eller Mitsubishi tre-bevelspidser slibes efter design. Hver skrå vinkel, symmetri af skrå skæringspunkter og ligehed af skæret gennemgår100% inspektionvia optiske projektorer eller 3D-videomålesystemer for at sikre overensstemmelse med designtegninger (f.eks. vinkeltolerance for±0,5 grader).

Skarphedskontrol: Præcisionsslibeparametre (hjulkorn, kølevæske, fremføringshastighed) sikrer, at skærkanten ergrat-fri, krølle-fri og fri for mikro-hak. Den endelige skarphed verificeres via simuleret vævspunkturkrafttest, med maksimal punkturkraft kontrolleret inden for industristandarder (f.eks. under en specificeret Newtonværdi) for ubesværet penetrering af hud og væv.

Fase 3: Indre stilet og prøveudtagning af notch-bearbejdning – Vævs-"fangeren"

Forkernebiopsinåle, denprøveudtagning haki den distale ende af den indre stilet er den kritiske struktur til høst af vævskerner.

Prøvetagning notch-bearbejdning: Typisk fremstillet viapræcisionslaserskæring eller elektrisk udladningsbearbejdning (EDM). Laserskæring er udbredt på grund af dens høje præcision og minimale varme-påvirkede zone. Indskæringslængde (normalt 10-22 mm), bredde og dybde styres nøje med tolerancer ofte ved±0,05 mm. Indhakkets kanter gennemgår omhyggelig afgratning og polering for jævne overgange, hvilket forhindrer prøveskrabning eller rivning under skæring/udtrækning og sikrer intakte vævskerner fri for kompressionsartefakter.

Stilet-KanyletilpasningPasformen mellem den indre stilet og den ydre kanyle er nålens kernefunktionelle mekanisme. Afstanden mellem dem styres vedmikron niveau-afbalancerer glat stiletglidning inde i kanylen (verificeret via glidemodstandstest) og øjeblikkelig lukning ved affyring for at generere skarp skærekraft. Dette kræver ekstreme standarder for rethed, rundhed og koncentricitet af både stilet og kanyle.

Fase 4: Overfladebehandling – Transformation fra "ru" til "overlegen"

En ru metaloverflade øger punkteringsmodstanden og kan beskadige væv. Således,elektropoleringer en standardproces til premium biopsinåle.

Elektropolering: En elektrokemisk proces, der selektivt opløser mikro-fremspring på metaloverfladen, hvilket giver en spejllignende-finish (ruhedRa < 0,2 μm). Dette reducerer drastisk friktionskoefficienten mellem nålen og vævet, hvilket muliggør en jævnere punktering, minimerer patientens ubehag og reducerer vævstraumer.

Ultralydsforstærkende behandling: Som der henvises til i produktbeskrivelser ("gevinddesign forbedrer ultralydssynlighed"), er præcisionsspiralmikroriller eller specialiseret overfladerudannelse (f.eks. lasermarkering) bearbejdet i nåleoverfladen. Disse strukturer spreder effektivt ultralydsbølger, producerer klare, vedvarende ekkoer på ultralydsbilleder og forbedrer markant intraoperativ synlighed.

Smørende belægning: Mange produkter har en ultra-tynd, permanenthydrofil belægningpå nåleoverfladen. Ved kontakt med vævsvæske eller saltvand bliver belægningen usædvanlig glat, hvilket yderligere reducerer punkteringsmodstanden ved at30 % eller mere.

Fase 5: Montering og funktionstest – Præcisionsintegration af systemet

I renrum af høj-kvalitet er komponenter, inklusive kanyle, stilet, fjeder (hvis relevant), håndtag og sikkerhedslås, præcist samlet. Dette er ikke blot samling, menintegration af et funktionelt system.

For eksempel kræver nåle til automatiske biopsipistoler test af affyringskraft, affyringsslag og synkronisering af stiletudstødning/tilbagetrækning. Det ergonomiske design af håndtaget, udløserens taktilitet og pålideligheden af ​​sikkerhedslåsen (forhindrer utilsigtet affyring eller nålestiksskade) gennemgår streng validering.

Fase 6: Sterilisering og emballering – Den sidste barriere for sikkerhed

Rengjorte produkter gennemgårethylenoxid (EO) steriliseringat opnå ensterilitetsgarantiniveau (SAL) på 10⁻⁶. Steriliseringsprocessen skal være fuldt valideret. Efter-sterilisering testes EO-rester for at sikre overholdelse af sikkerhedsstandarder (f.eks.< 10 μg/g).

Endelig er produkterne individuelt forseglet i sterile poser med mikrobiel barrierefunktionalitet. Emballage gennemgårlækagetest(f.eks. farvestofgennemtrængning, vakuumhenfald) og transitsimuleringstest (vibration, fald) for at opretholde sterilitet under opbevaring og transport.

Fase 7: 100 % fuld inspektion og frigivelse – ikke-omsættelige kvalitetsprincipper

For høj-risikoklasse III medicinsk udstyr er prøvetagningsinspektion utilstrækkelig. Hver biopsinål, der sendes, gennemgår stringente100% fuld kontrol:

Dimensionel og visuel inspektion: Nøgledimensioner (ydre/indvendige diameter, længde, spidsvinkel, hakstørrelse, mærkningsklarhed) verificeres ved hjælp af optiske projektorer, værktøjsmikroskoper og lasermikrometre.

Fysisk præstationstest:

Punkturkrafttest: En tester, der bruger simulerede hud-/vævsmaterialer (f.eks. specifikke koncentrationer af silikone eller gelatine) måler maksimal gennemtrængningskraft for at bekræfte skarpheden.

Stivhedstest: Aksial belastning påføres nålen for at måle bøjningsafbøjningen, hvilket sikrer ingen overdreven bøjning under dyb vævspunktur.

Glidemodstandstest: Verificerer jævn stiletbevægelse inden i kanylen for ensartet affyring/tilbagetrækning.

Forbindelsesstyrketest: Validerer den strukturelle integritet af navet-Luer Lock-forbindelse.

Funktionstest: En komplet "punktur-brand-prøve-udtagning"-cyklus udføres i simuleret væv for at vurdere prøveudtagningens pålidelighed, prøveintegriteten og sikkerhedslåsens effektivitet.

Kemisk og biologisk sikkerhedstest (batch-baseret): Omfatter tungmetal, der kan udvaskes, pH, fordampningsrester, cytotoksicitet, sensibilisering og intradermal reaktivitet-som sikrer overholdelse afISO 10993 biokompatibilitetsstandarder.

Verifikation af emballering og etiket: Bekræfter intakt steril emballage og klar, nøjagtig mærkning (produktnavn, specifikationer, lot-/serienummer, steriliserings-/udløbsdatoer) for fuld livscyklussporbarhed.

Et kvalitetsstyringssystem flettet ind i hvert trin

Alle processer opererer underISO 13485 kvalitetsstyringssystem. Det betyder, at der findes dokumenterede, sporbare optegnelser for alle stadier: design og udvikling, leverandørstyring, indgående kvalitetskontrol (IQC), i-proces kvalitetskontrol (IPQC), endelig kvalitetskontrol (FQC) og produktudgivelse. Eventuelle afvigelser dokumenteres, undersøges og adresseres viakorrigerende og forebyggende handlinger (CAPA). Denne systematiske styring sikrer ensartet produktkvalitet og sporbarhed.

Sammenfattende er skabelsen af ​​en premium bløddelsbiopsinål resultatet afpræcisionsfremstillingsteknologi og en kompromisløs kvalitetsstyringsfilosofi. Fra mikron-niveau af råmaterialekontrol gennem snesevis af præcisionsprocesser til validering via hundredvis af strenge tests-denne stræben efter perfektion inden for mikron inkarnerer ansvarlighed for diagnostisk nøjagtighed og en højtidelig forpligtelse til patientens sundhed. I præcisionsmedicinens æra er ubarmhjertig dedikation til fremstillingspræcision hjørnestenen i klinisk tillid.
